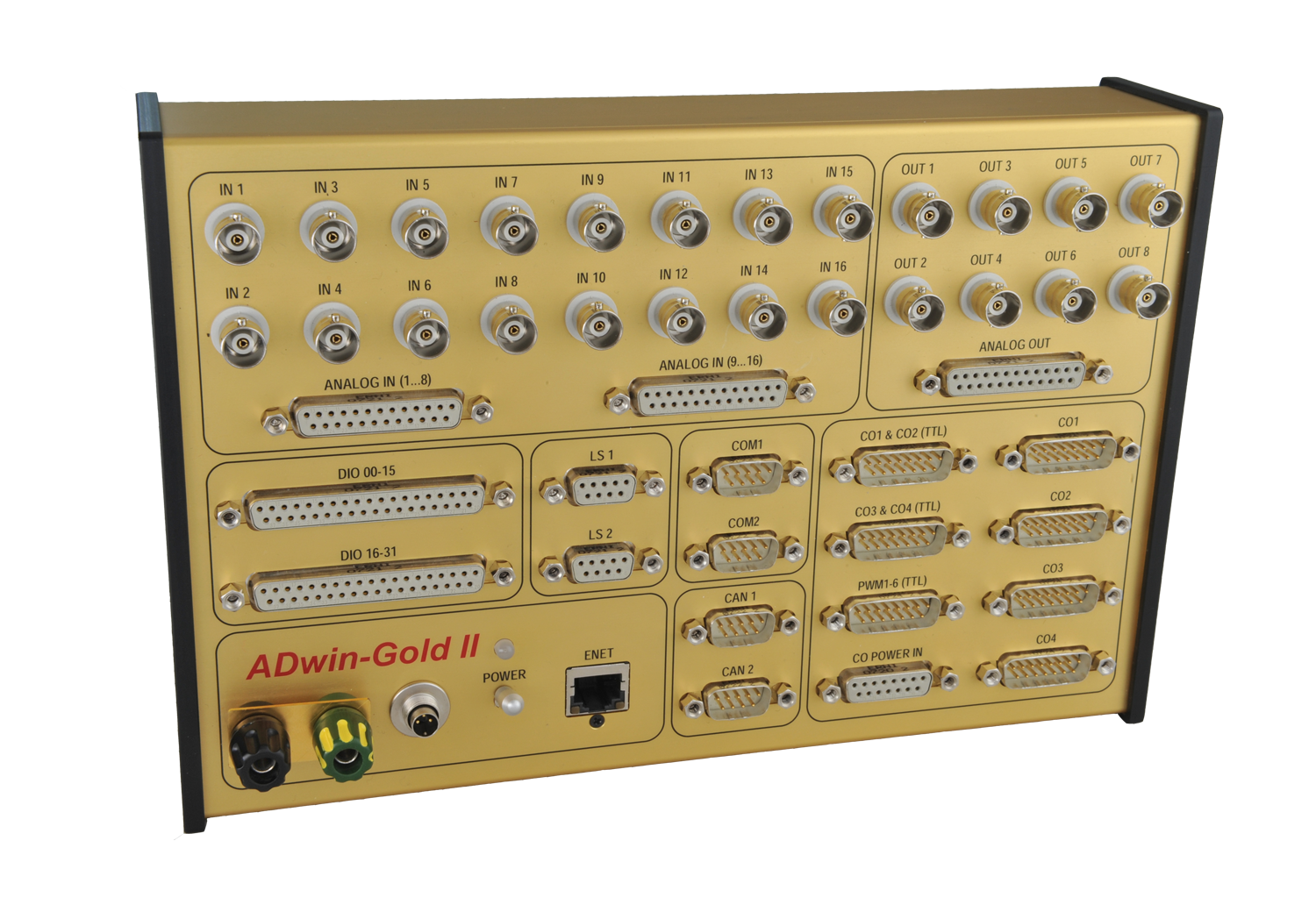

ADwin-Gold II: Kraftvoll und präzise

Mit dem ADwin-Gold II steht ein leistungsfähiges Kompakt-Echtzeitsystem zur Verfügung. Es ist der Vorgänger des aktuellen ADwin-Gold III.
Die Leistungsmerkmale der Basisversion:

Prozessor T11: ADSP TS101S mit 300 MHz
TiCo-Prozessor (TiCo ↔ Timing Controller) für exaktes Timing im Nanosekundenbereich mit eigenem Bus für direkten Zugriff auf die Ein- und Ausgänge
Speicher: 768 kB RAM CPU-intern, 256 MB DRAM
Hohe Auflösung: 2 × 18 Bit ADC mit je 8 Analogeingängen über Multiplexer
FIFO-Speicher an den Digitaleingängen zur Flankenwechselerkennung mit 100 MHz-Ereigniszähler
2 Analogausgänge, 16 Bit, 32 Digital-I/Os (TTL)
Schnittstelle für seriellen LS-Bus, siehe HSM-24V-Modul für 24 Volt-Signale
Ethernet-Schnittstelle 1 GBit/s

Die folgenden Bestelloptionen zu ADwin-Gold II sind verfügbar:

Bestelloptionen Gold II

Analogausgänge

Analoge Ausgangswerte werden über einen DAC mit 16 Bit Auflösung ausgegeben. Sie können die Optionen DA4 oder DA8 anstelle der Basis-Variante wählen.

Analogausgänge

4 Analogausgänge mit 16 Bit Auflösung
250 kHz

Analogausgänge

8 Analogausgänge mit 16 Bit Auflösung
250 kHz

Analogausgänge

2 Analogausgänge mit 16 Bit Auflösung
250 kHz

Jeder Zählerblock in der Bestelloption enthält je einen 32 Bit Vorwärts-/Rückwärtszähler und einen PWM-Zähler (Pulsweitenmodulation). Die Zähler eines Blocks können unabhängig voneinander verwendet werden.

Option CNT

4 Zählerblöcke
4 SSI-Schnittstellen
6 PWM-Ausgänge

Schnittstellen CAN, RSxxx

Wählen Sie zwischen CAN high-speed und CAN low-speed. Die RSxxx-Schnittstelle hat in beiden Optionen die gleiche Funktionalität.

CAN
CAN-LS

CAN high-speed

2 CAN-Schnittstellen, high-speed
2 Sub-D-Stecker, 9-polig
Spezifikation CAN 2.0 part A+B, ISO 11898
CAN-Identifier 11 Bit / 29 Bit
Busfrequenz bis 1 MHz

RSxxx

1 RSxxx-Schnittstelle
Betrieb mit RS232 ohne/mit Handshake oder RS485
5…8 Datenbits, 1…2 Stoppbits, Paritätsbit
35 Baud…2,3 MBaud

CAN low-speed

2 CAN-Schnittstellen, low-speed
2 Sub-D-Stecker, 9-polig
externe Spannungsversorgung 12 V erforderlich
Spezifikation CAN 2.0 part A+B, ISO 11898
CAN-Identifier 11 Bit / 29 Bit
Busfrequenz bis 125 kHz

RSxxx

1 RSxxx-Schnittstelle
Betrieb mit RS232 ohne/mit Handshake oder RS485
5…8 Datenbits, 1…2 Stoppbits, Paritätsbit
35 Baud…2,3 MBaud

Busse und Schnittstellen

Es kann ein Schnittstellenmodul an ADwin-Gold II aufgesteckt werden. Die Schnittstellenmodule können ausgetauscht, aber nicht zur gleichen Zeit genutzt werden.
