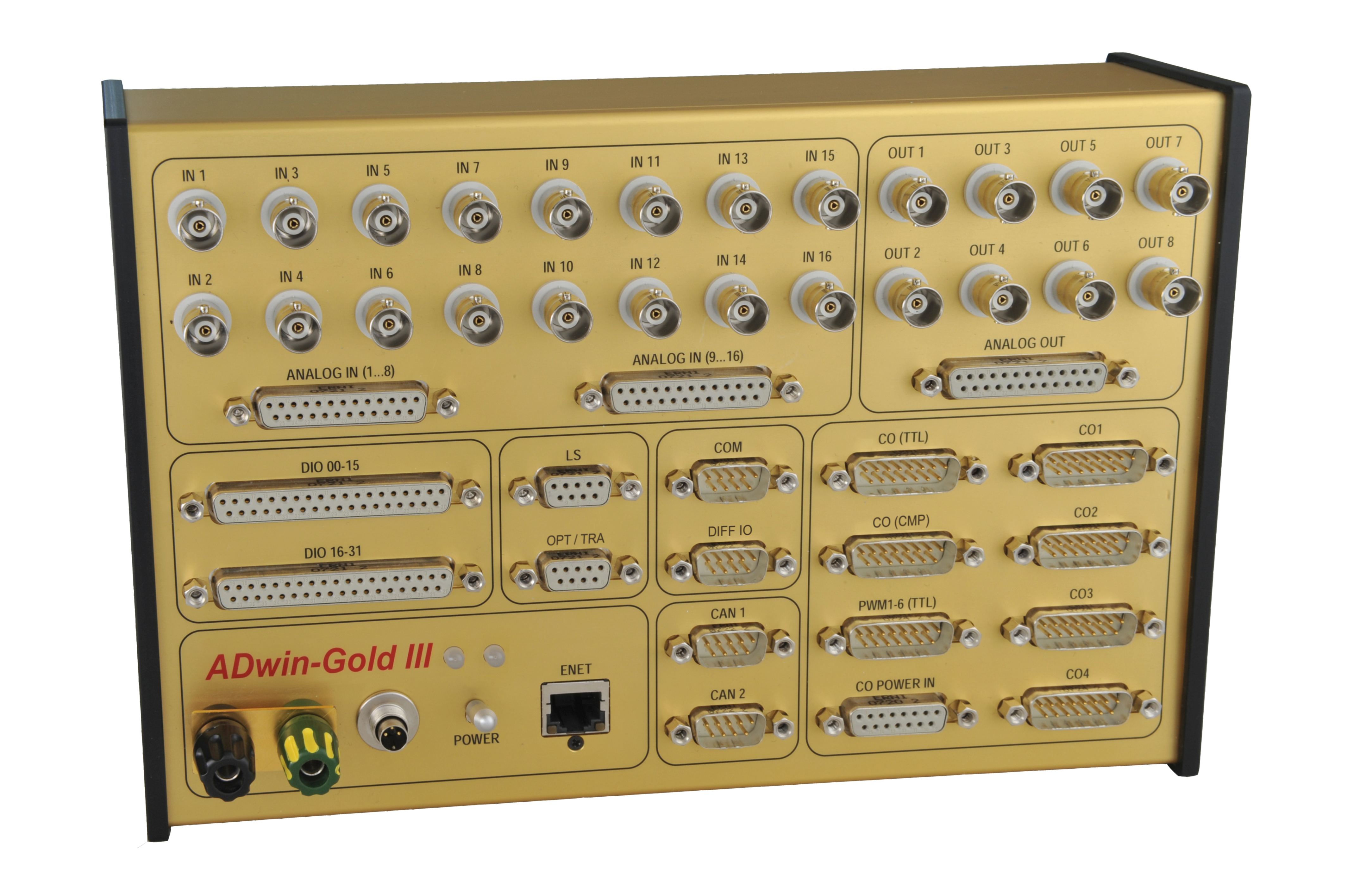

ADwin-Gold III: Vielseitig, schnell und präzise

ADwin-Gold IIIMit ADwin-Gold III steht Ihnen ein leistungsfähiges Kompakt-Echtzeitsystem zur Verfügung.
Die Leistungsmerkmale der Basisversion sind:

  • 1 GHz Prozessortakt mit dem T12-Prozessor (XILINX ZYNQ), 1 GB RAM
  • Ethernet-Schnittstelle 1 GBit/s
  • 16 analoge Eingänge ±10V, 2×18 Bit ADC (MUX 5 µs)
  • 2 Analogausgänge, jeweils mit 16 Bit DAC (3 µs)
  • 32 TTL-Digitalkanäle, als Eingänge oder Ausgänge verwendbar
    4 differentielle Digitalkanäle
  • Eingang für externe Event-Signale
  • Schnittstelle für seriellen LS-Bus, siehe HSM-24V-Modul für 24 Volt-Digitalsignale
  • Synchronisierbar mit anderen Gold III-Geräten

Die Vorgänger-Modelle ADwin-Gold II und ADwin-Gold I sind weiter verfügbar.

Sie können die Basisversion ADwin-Gold III bei der Bestellung mit zahlreichen weiteren Optionen ausrüsten.

Bestelloptionen Gold III

Gold III stellt 2 Gruppen mit je 8 analogen Eingängen zur Verfügung. Die Wandlung geschieht über ADC mit 18 Bit Auflösung.
Mit der Bestelloption F können alle Kanäle synchron erfasst werden.

Analogeingänge

  • 2 × 8 Analogeingänge mit 18 Bit ADC
  • Bis zu 16 Messwerte zeitsynchron erfassen
  • Wandlungsrate 1,25 µs für 2 Kanäle, 5 µs für 16 Kanäle
  • Einstellbare Verstärkung

Analogeingänge

  • 2 × 8 Analogeingänge mit 18 Bit ADC
  • Kanalauswahl und Signalwandlung über 2 Multiplexer
  • 1 Messwert pro Wandlung, 2 × 200 kHz

Analoge Ausgangswerte werden über einen DAC mit 16 Bit Auflösung ausgegeben. Sie können die Optionen DA4 oder DA8 anstelle der Basis-Variante wählen.

Analogausgänge

  • 4 Analogausgänge mit 16 Bit Auflösung
  • 200 kHz
  • Wandlungszeit 3 µs

Analogausgänge

  • 8 Analogausgänge mit 16 Bit Auflösung
  • 200 kHz

Analogausgänge

  • 2 Analogausgänge mit 16 Bit Auflösung
  • 200 kHz

Alle Zähleroptionen können miteinander kombiniert werden.
Jeder Zählerblock in einer Zähler-Bestelloption enthält je einen 32 Bit Vorwärts-/Rückwärtszähler und einen PWM-Zähler (Pulsweitenmodulation). Die Zähler eines Blocks können unabhängig voneinander verwendet werden.

Differentielle Eingänge

  • 4 Zählerblöcke, davon 2 umschaltbar auf HTL (High Threshold Logic)
  • differentielle Zählereingänge
  • 4 SSI-Schnittstellen
  • 12 differentielle Digitaleingänge (alternative Nutzung als Zählereingänge)

Optische Eingänge

  • 1 Zählerblock
  • optische Zählereingänge
  • 4 Transistor-Ausgänge
  • 4 optische Digitaleingänge (alternative Nutzung als Zählereingänge)

TTL-Eingänge

  • 2 Zählerblöcke, TTL-Zählereingänge
  • 2 Zählerblöcke, Komparator-Zählereingänge
  • 6 PWM-Ausgänge
  • 6 TTL-Digitaleingänge (alternative Nutzung als Zählereingänge)
  • 6 Komparator-Digitaleingänge (alternative Nutzung als Zählereingänge)
  • Flankenüberwachung an Digitaleingängen (Eingangs-FIFO)
  • automatische Pegelausgabe an Digitalausgängen (Ausgangs-FIFO)

Wählen Sie zwischen CAN high-speed und CAN low-speed. Die RSxxx-Schnittstelle hat in beiden Optionen die gleiche Funktionalität.

CAN high-speed

  • 2 CAN-Schnittstellen, high-speed
  • 2 Sub-D-Stecker, 9-polig
  • Spezifikation CAN 2.0 part A+B, ISO 11898
  • CAN-Identifier 11 Bit / 29 Bit
  • Busfrequenz bis 1 MHz

RSxxx

  • 1 RSxxx-Schnittstelle
  • Betrieb mit RS232 ohne/mit Handshake oder RS485
  • 5…8 Datenbits, 1…2 Stoppbits, Paritätsbit
  • 35 Baud…2,3 MBaud

CAN low-speed

  • 2 CAN-Schnittstellen, low-speed
  • 2 Sub-D-Stecker, 9-polig
  • externe Spannungsversorgung 12 V erforderlich
  • Spezifikation CAN 2.0 part A+B, ISO 11898
  • CAN-Identifier 11 Bit / 29 Bit
  • Busfrequenz bis 125 kHz

RSxxx

  • 1 RSxxx-Schnittstelle
  • Betrieb mit RS232 ohne/mit Handshake oder RS485
  • 5…8 Datenbits, 1…2 Stoppbits, Paritätsbit
  • 35 Baud…2,3 MBaud

Es kann ein Schnittstellenmodul an ADwin-Gold III aufgesteckt werden. Die Schnittstellenmodule können ausgetauscht, aber nicht zur gleichen Zeit genutzt werden.

Profi-SL

  • Schnittstellenmodul zum Aufstecken
  • 1 Feldbusknoten: Profibus-Slave
  • D-Sub-Buchse, 9-polig
  • Datenbereiche für Ein- und Ausgänge konfigurierbar bis 61 Doppelworte

Profinet-IO

  • Schnittstellenmodul zum Aufstecken
  • 1 Feldbusknoten: Profinet-IO-Slave
  • Steckverbinder:
    • Option IRT-CU: Ethernet-Stecker RJ-45
    • Option IRT-FO: Glasfaser-Duplexstecker SC-RJ
  • Datenbereiche für Ein- und Ausgänge konfigurierbar bis 1280 Byte

EtherCAT

  • Schnittstellenmodul zum Aufstecken
  • 1 Feldbusknoten: EtherCAT-Slave
  • 2 Ethernet-Stecker RJ-45 für Eingang und Ausgang
  • Datenbereiche für Ein- und Ausgänge konfigurierbar bis 254 Byte

Ethernet/IP

  • Schnittstellenmodul zum Aufstecken
  • 1 Feldbusknoten: Ethernet/IP-Slave
  • 1 Ethernet-Stecker RJ-45
  • Datenbereiche für Ein- und Ausgänge konfigurierbar bis 254 Byte

Mit dem Bootloader kann Gold III nach dem Einschalten ein Programm automatisch ausführen. Damit ist ein Betrieb ohne PC möglich.

Bootloader

  • startet bis zu 10 Prozesse nach dem Einschalten
  • arbeitet unabhängig vom PC
  • kann bis zu 16.000 Werte im Flash-Speicher ablegen
