Echtzeit für Simulink®-Modelle

Mit ADsim ist es ein Leichtes, Simulink -Modelle auf ADwin-Hardware ablaufen zu lassen – unter realen Bedingungen. Mit wenigen Klicks fügen Sie Daten, Ein- und Ausgänge des ADwin-Systems als Blöcke in das Modell ein und generieren aus dem Modell C-Code. Daraus erzeugt der GNU-Compiler (wie bei ADbasic und ADwinC) einen ADwin-Prozess, der im ADwin-System zyklisch mit definierter Geschwindigkeit, absolut exakt und vorhersagbar mit bis zu 1 MHz läuft.

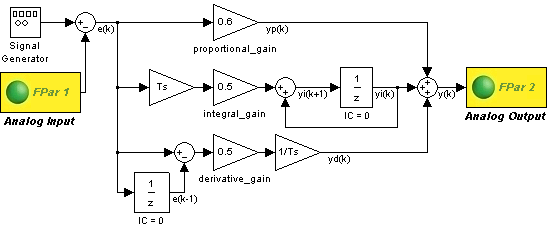

PID-Regler: Simulink-Modell mit ADsim-Blöcken für analoge Ein- und Ausgänge
PID-Regler: Simulink-Modell mit ADsim-Blöcken für analoge Ein- und Ausgänge

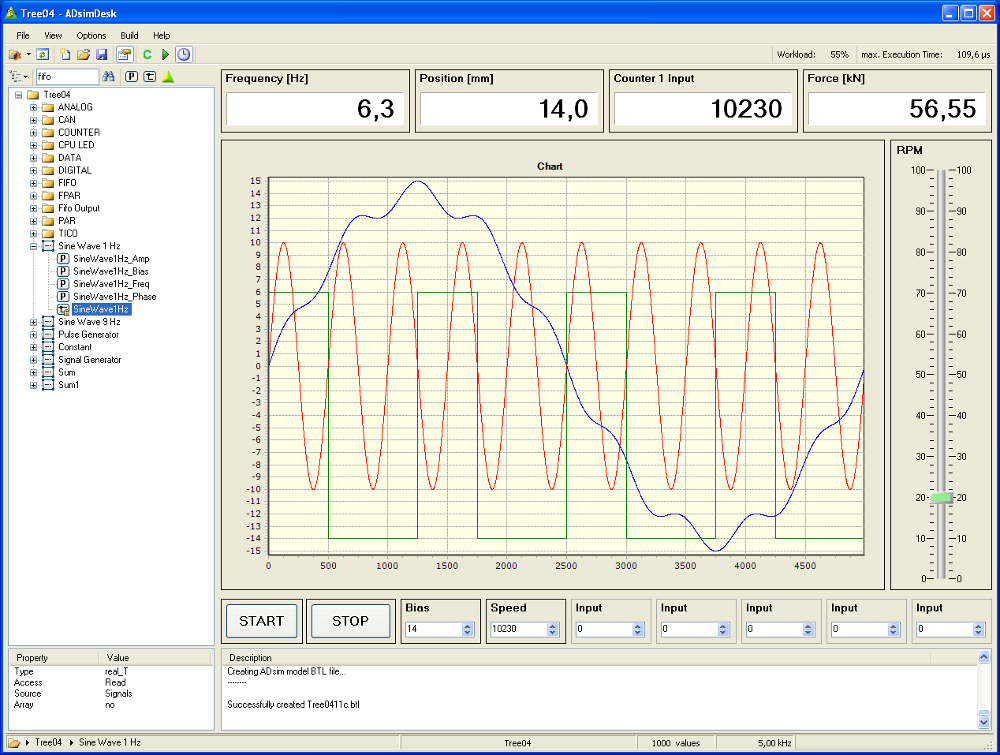

ADsimDesk


Bedienoberflächen für Simulink®-Modelle

Die Oberfläche ADsimDesk ist Ihre Bedienoberfläche für die Weiterentwicklung des Simulink-Modells und des ADwin-Prozesses. In der schnell zu konfigu­rierenden Oberfläche wählen Sie beliebige Signale und Modellparameter aus, um die Daten des laufenden Prozesses grafisch oder numerisch anzuzeigen. Sie können Prozess­verläufe visuali­sieren, Eingaben über Potentio­meter, Schiebe­regler oder Schalt­flächen vornehmen und die ADwin-System­ressourcen kontrollieren.

In ADsimDesk können Sie das Verhalten Ihres Modells unter Echtzeitbedinungen live beobachten und bei Bedarf steuernd eingreifen; ergänzend stehen Ihnen die ADtools zur Verfügung. Jederzeit können Sie Verbesserungen in das Modell einfügen und im Nu auf das ADwin-System übertragen, es dort bedienen, testen und steuern. Nach kurzer Zeit haben Sie das Modell fertig entwickelt.

Ihr fertig entwickeltes Modell können Sie in einer eigenen Bedienoberfläche verwenden und von dort aus komfortabel steuern. Ihnen stehen ADwin-Treiber für alle gängigen Programmiersprachen zur Verfügung. Die Treiber erlauben Ihnen, mit einfachen Funktionen den Prozess in das ADwin-System zu übertragen und direkt auf die Parameter und Signale des kompilierten Modells zuzugreifen. Die deter­ministische (zeitlich präzise) Abarbeitung der Echtzeit­abläufe wird durch die Kommunikation ADwin ⇔ PC nicht beeinflusst.

Voraussetzungen für ADsim

  • MATLAB® ab Version 7.1
  • Simulink® ab Version 6.3
  • Simulink Coder / Real-Time Workshop
  • Embedded Coder / Real-Time Workshop Embedded Coder
  • ADwin-Hardware:
